碳電極瀝青調質系統10臺瀝青保溫泵用于炭素制造項目

設備性能描述及相關技術要求

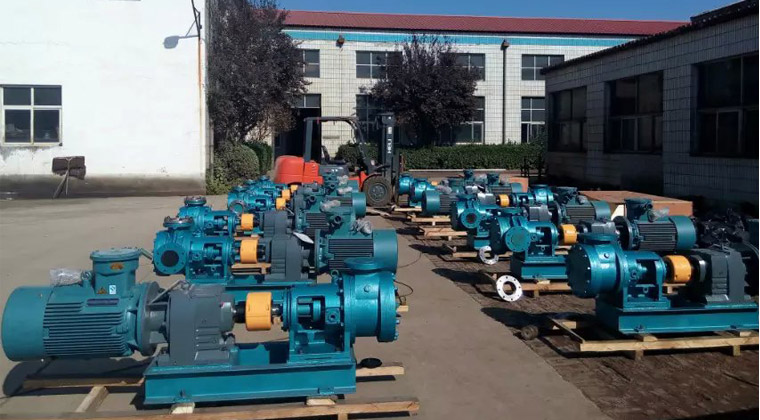

保溫瀝青泵

泵組數量    2臺

泵型式：臥式保溫瀝青泵

安裝環境   戶外安裝

輸送介質:調質瀝青

流量：20m3/h

揚程：70m

進出口徑：3寸；DN80mm

材質：

泵體：ZG230-450

支架：ZG230-450

齒輪:（主動齒輪-從動齒輪）ZG340-640

b.軸：30Cr合金鋼

C.密封形式：填料密封

.f.密封端板蓋：不銹鋼(304/316)

e.配套電機：FALK聯體減速電機（戶外三防電機）

功率：15kW

轉速：1450r/min

電壓：380V

防護等級：IP55

絕緣等級：F級

H.效率：不低于90%

高溫瀝青齒輪泵設計、制造、檢驗和試驗標準：所有設計、制造、檢驗和試驗的標六主要設計依據規范（不以下內準和規范需要是通用的新版，并不得 低于目前所采用的標準和規范。但不限于這些標準與規范進行設計、制造、檢 驗和試驗，除f:另有規定。

碳電極瀝青調質系統12臺瀝青保溫泵用于炭素公司

瀝青齒輪泵

JB/T6434-2010《輸油齒輪栗》

JB/T6912-2008《泵產品、零件無損檢測》

GB10889 JB/《泵的振動測量方法》

T8098-99 JB/《泵的噪音測量與評級方法》

T4297-2008《泵產品涂漆技術條件》

JB/T6881-2006《泵可靠性測定實驗》

GB/T 307.3-2005《滾動軸承通用技術規則》

JB/T1472《泵用機械密封》

GB50275-2010《風機、壓縮機、泵安裝工程施工及驗收規范》

工程概括(設備用途或工藝描述)

保溫瀝青泵適用于輸送介質溫度350°C,粘度不大于40mm2/s，不含固體顆粒的 瀝青等各類在常溫下有凝固性以及高寒地區室外安裝和工藝過程中要求保溫的場 合，通入導熱油對輸送介質進行加熱和保溫。將改質瀝脊從瀝靑儲槽使用瀝靑齒輪泵輸送到瀝青調質槽內和蒽油儲梢內的蒽 油經蒽油泵輸送到調質槽內，將改質瀝倚和蒽油按化驗室實驗得出的比例分別注入 調制罐中，按一定比例混合，攪拌24小時，然后取樣化驗，不合格微調，合格后靜 置72h以上，經瀝青齒輪泵輸送到成型車間高樓部瀝青高位槽使用的過程。

瀝青循環泵

本技術協議適用于一期25萬噸/年碳電極瀝青調質系統2臺保溫瀝青泵的設計、制造、試驗、包裝、運輸、交貨，現場驗收、指導安裝調試及相關的服務等方面的技術要求，雙方應按照本技術協議中所述條款予以執行。

設備工作制度：工作制度300天/年、3班/天、8小時/班

公用設施及條件供電電源：AC 50±1 Hz，380/220V±10 %(三相五線制)，電源由甲方接到乙方設備的現場控制柜/控制臺。

輸送介質：液體瀝青；瀝青溫度：180°C-220°C密度：120kg/m3；粘度：約為300-700mpa.s.;壓力： 0. 5-0. 6Mpa

保溫?zé)崦剑簾崦綄?dǎo)熱油:低溫導熱油：220°C-230°C 密度：845kg/m3；粘度：0.45厘沱;壓力：0.7-.8Mpa。
