YCB系列磁力齒輪泵、磁力圓弧齒輪泵采用磁力聯軸器結構，主要由泵、內磁鋼、外磁鋼、隔離套組成，其原理是泵的主軸與磁力聯軸器的內磁鋼密閉連接，聯軸器外磁鋼與驅動電機或者驅動器連接，中間隔離套隔開，隔離套材質一般選用非鐵素體（非磁性）的高電阻材料用制造，一般選用奧氏體不銹鋼材質，通過電動機帶動外磁鋼轉到，從而帶動密閉隔離套里面的內磁鋼帶動主軸轉動，來完成磁力圓弧齒輪泵的輸送工作。

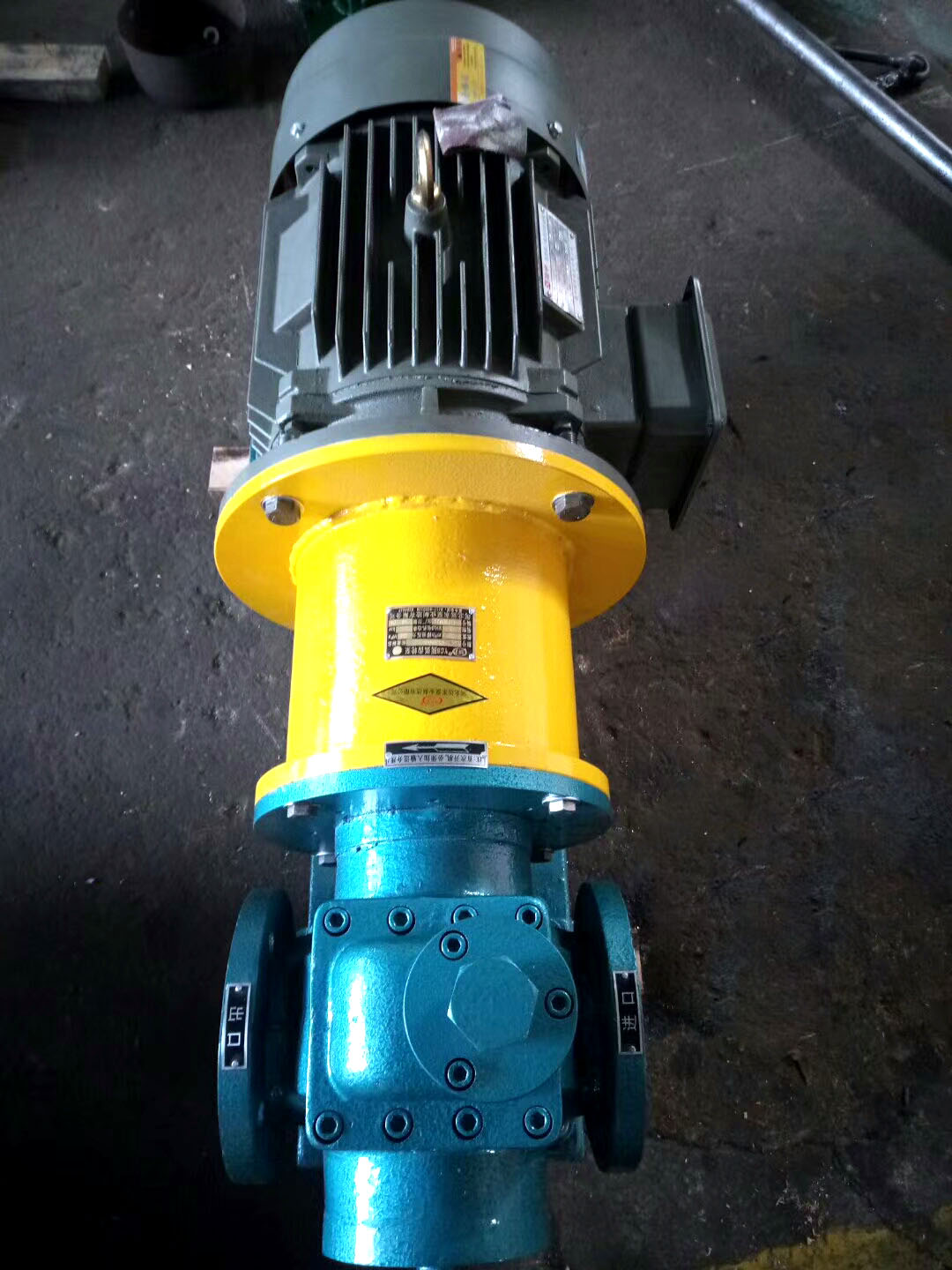

上圖為無泄漏磁力齒輪泵

磁力圓弧齒輪泵磁性聯軸器原理 ： 磁力傳動聯軸器主要有2種結構:平面磁力傳動聯軸器和同軸磁力傳動聯軸器。磁體以軸向充磁,耦合磁極成軸向配置的叫平面磁力傳動聯軸器。磁體以徑向充磁,耦合磁極成徑向配置的叫同軸磁力傳動聯軸器。現以同軸磁力傳動聯軸器為例,來說明其工作原理。磁力傳動聯軸器由外磁體、內磁體和隔離罩組成。內、外磁體均由沿徑向磁化且充磁方向相反的永磁體組成,永磁體以不同極性沿圓周方向交替排列,并固定在低碳鋼鋼圈上,形成磁斷路連體。隔離罩采用非鐵素體(因而是非磁性)的高電阻材料制造,一般用奧氏體不銹鋼。在靜止狀態時,外磁體的N極(S極)與內磁體的S極(N極)相互吸引并成直線,此時轉矩為零。當外磁體在動力機的帶動下旋轉時,剛開始內磁體由于摩擦力及被傳動件阻力的作用,仍處于靜止狀態,這時外磁體相對內磁體開始偏移的角度,由于這個角度的存在,外磁體的N極(S極)對內磁體的S極(N極)有一個拉動作用,同時外磁體的N極(S極)對內磁體的前一個N極(S極)有一個推動作用,使內磁體有一個跟著旋轉的趨勢,這就是磁力聯軸器的推拉磁路工作原理。當外磁體的N極(S極)剛好位于內磁體的2個極(S極和N極)之間時,產生的推拉力達到大,如圖4所示,從而帶動內磁體旋轉。在傳動過程中,隔離罩將外磁體和內磁體隔開,磁力線是穿過隔離罩將外磁體的動力和運動傳給內磁體的,從而實現了無接觸的密封傳動。

磁力圓弧泵主要有齒輪,軸,泵體,泵蓋,軸承套,軸端密封等組成.齒輪采用雙圓弧正弦曲線齒形制造.它與漸開線齒輪相比突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動,所以齒面無磨損,運轉平穩,無困液現象,噪音低,壽命長,效率高.YCB圓弧泵擺脫了傳統設計的束縛,使得齒輪泵在設計,生產和使用上進入了一個新的領域YCB不銹鋼圓弧泵采用了上被認為輸送泵的一點連續接觸齒輪,即雙圓弧加正弦曲線復合成齒形,可淘汰漸開線齒輪輸送泵.YCB圓弧泵在兩嚙合齒廓間為一點連續接觸,不會產生困油現象,解決了漸開線齒輪泵因困油現象導致泵的振動,噪聲,軸承負載增大等現象.因此圓弧齒輪泵具有效率,噪聲低,并具有的節能效果.

保溫磁力泵用于杜絕泄漏的高粘度介質或者是低溫下變稠的介質,采用磁力密封無泄漏,可靠,輸送粘度高,排出壓力高的特點。廣泛應用于各種石油化工行業輸送高粘度焦油、重油及化學品；在食物行業可以輸送高粘度糖蜜、高粘度牛油、高粘度食物油脂等；在聚氨酯、聚醚行業可以輸送高粘度樹脂、熱熔膠、聚醚等。保溫磁力齒輪泵具有終身無泄漏、可靠保溫效果好的特點。內部采用不銹鋼材質齒輪進行特殊工藝處理，齒輪硬度高損，軸套選用高強碳化硅、碳化鎢氧化鋯陶瓷或者硬質合金軸套。可以保證保溫磁力齒輪泵的長久性運行無故障。

YCB磁力圓弧泵,YCB不銹鋼圓弧泵設有閥作為超載保護,閥全回流壓力為泵額定排出壓力的1.5倍.也可在允許排出壓力范圍內根據實際需要另行調整.但注意本閥不能作減壓閥長期工作,需要時可在管路上另行
